| 产品特性：浸漆烘干 | 加工定制：是 | 品牌：万 能佳 |
| 类型：烧结炉 | 订货号：NJ-450-150 | 货号：NJ-450-150 |
| 型号：400 | 别名：200 | 适用范围：电机烘干 |
| 炉膛最高温度：200℃ | 工作温度：300℃ | 装载量：2000kg |
| 工作室尺寸：1000mm | 外形尺寸：2000mm | 规格：50 |
| 是否跨境货源：否 |
电机绕组的浸漆方法
绕组在电机的结构中是脆弱的部件，为了提高绕组的耐潮性防强度，腐性和绝缘强度，并提高机械强度、导热性和散热效果和延缓老化等，重绕后的电机绕组进行浸漆处理。并要求浸漆与烘干严格按照、绝缘处理工艺进行，以***绝缘漆的渗 透性好、漆膜表面光滑和机械强度高。使定子绕组粘结成为一个结实的整体。
目前EB级绝缘的电机定子绕组浸漆的处理，一般采用1032聚胺醇酸树脂漆，溶剂为甲苯或二甲苯，浸漆次数为二次，将其统称为普遍二次浸漆热沉浸式艺。
其工艺过程由预烘、浸漆两个主要工序组成。
一：预烘
1.预烘目的
绕组在浸漆前应***行预烘，是为了驱除绕组中的潮气和提高工件
浸漆时的温度，以提高浸漆质量和漆的浸透能力。
2.预烘方法
预烘加热要逐渐增温，温升速度以不大于20-30度/h为宜。预烘温度视绝缘等级来定，对E级绝缘应控制在120~125度，B级绝缘应达到125~130度，在该温度下保温4~6小时，然后将预烘后的绕组冷 却到60~80度开始浸漆。
二：浸漆
浸漆时应注意工件的温度、浸的粘度以及浸漆时间等问题。
1.浸漆温度如果工件温度过高，漆中溶剂迅速挥发，使绕组表面过早形成漆膜，而不易浸透到绕组内部，也造成材料浪费；若温度过低，就失去预烘作用，使漆的粘度，流动性和性较差，也使浸漆效果不好。实践证明，工件温度在60~80度浸漆为宜。
2.漆的粘度漆的粘度选择应适当，次浸漆时希望漆浸透到绕组内部，因此要求漆的流动性好一些，故漆的粘度应较低，一般可取22~26s（20度、4号粘度计）；二次浸漆时，主要希望在绕组表面形成一层较好的漆膜，因此漆的粘度应该大一些，一般取30~38s为宜。由于漆温对粘度影响很大，所以一般规定以20度为基准，故测量粘度时应根据漆的温度作适当调整。
3.浸漆时间浸漆时间的选择原则：次浸漆，希望漆能尽量浸透到绕组内部，
因此浸漆时间应长一些，约15~20min 二次浸漆，主要是形成较好的表面漆膜，
因此浸漆时间应短一些，以免时间过长反而将漆膜损坏，故约10~15min为宜。但一定要浸透，一直浸到不冒气泡为止，若不理想可适当延长浸漆时间。每次浸漆完成后，
都要把定子绕组垂直放置，滴干余漆，时间应为30min，并用溶剂将其它部位余漆擦净。
4.浸漆方法浸漆的主要方法有：浇浸、沉浸、真空压力浸。对单台修理的电机浸漆，多采用浇浸，而沉浸和真空压力浸通常用于制造电机，对批量的可考虑沉浸，高压电机才采用真空压力浸。常用的浇浸工艺方法为：（a）取出预烘的电机，待温度凉至60~80度，竖直架于漆盘之上；（b）将无溶剂漆灌入空饮料塑料瓶中，以便把握浇浸漆量；（c）手拿装有绝缘漆的塑料瓶，斜倾瓶口使绝缘漆流出瓶口呈线状，从绕组上端部浇入绝缘漆，使漆在线圈中渗 透并由绕组下端部回流到漆盘；（d）当停止滴漆约20~30min,把电机定子翻过来，再将绝缘漆浇向绕组上端部（原下端部）直至渗 透为止；（e）再停止滴漆约30min后，用布蘸上煤油，将定子内膛及机座上的余漆清 除，然后进行烘干；（f）若需二次浸漆的，经烘干后取出凉至60~80度再进行二次浇浸，操作同上。分享到：使用一键分享，轻松赚取财富值，了解详情嵌入播放器：

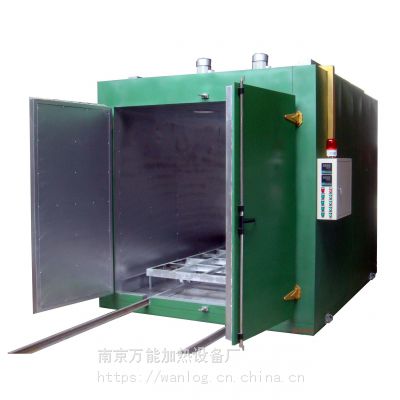

型 号 | 名 称 | 额定功率 （kW） | 工作 温度℃ | 工作区尺寸 | 电机使用范围 （KW） |
NJS101-3 | 电机烘箱 | 4 | 200 | 800×600×600 | 0．1-11 |
NJS101-4 | 电机烘箱 | 6 | 200 | 1000×800×800 | 0.55-22 |
NJS101-5 | 电机烘箱 | 10 | 200 | 1200×900×900 | 0.55-30 |
NJS101-6 | 电机烘箱 | 12 | 200 | 1200×1000×1000 | 0.55-45 |
NJS101-7 | 电机烘箱 | 16 | 200 | 1300×1000×1100 | 0.55-55 |
NJS101-8 | 电机烘箱 | 18 | 200 | 1500×1200×1200 | 0.55-75 |
NJS101-9 | 电机烘箱 | 26 | 200 | 1800×1500×1500 | 0.55-200 |
NJS101-10 | 电机烘箱 | 45 | 200 | 2000×1800×1800 | 0.55-250 |
NJS101-11 | 电机烘箱 | 60 | 200 | 2500×2000×2000 | 0.55-315 |
